在現代工業自動化、樓宇智能化及機械設備控制系統中，控制電纜作為信號與指令傳輸?shù)摹吧窠?jīng)”，其性能與選型直接影響系統的穩定性和可靠性。本產品目錄旨在系統介紹控制電纜的核心知識，并提供專業的選型指導。

一、 控制電纜概述

控制電纜主要用于傳輸控制、測量及保護信號，其工作電壓通常較低（如450/750V），適用于各種需要精確指令傳遞的場合。與電力電纜不同，控制電纜的核心功能是保障信號的準確性、抗干擾性和連續性。

二、 主要產品系列與型號

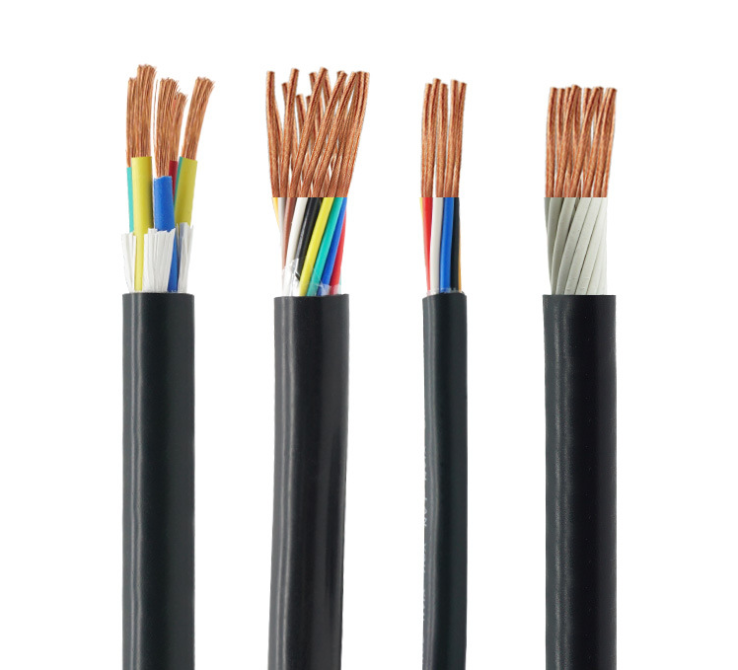

1. KVV系列：聚氯乙烯絕緣聚氯乙烯護套控制電纜
- 特點：結構簡單，成本經濟，具有一定的耐油、耐酸堿性能。

• 典型應用：室內固定敷設，如配電柜、控制臺內部接線，工業自動化設備連接。

• 常見型號：KVV, KVVP（帶屏蔽）， KVVR（軟結構）。

2. KVVP系列：銅絲編織屏蔽控制電纜
- 特點：在KVV基礎上增加屏蔽層，能有效抑制電磁干擾（EMI）。

• 典型應用：存在較強電磁干擾的環境，如靠近變頻器、大功率電機、高頻設備的場所。

3. DJYPVP系列：計算機屏蔽電纜
- 特點：采用聚乙烯絕緣和對絞、總屏結構，電容低，傳輸特性優異。

• 典型應用：要求高精度模擬信號或數字信號傳輸?shù)膱龊希鏒CS系統、PLC系統、儀表連接。

4. RVV系列：聚氯乙烯絕緣聚氯乙烯護套軟電纜
- 特點：導體由多股細銅絲絞合而成，非常柔軟，便于移動敷設。

• 典型應用：設備移動部件連接、輕型控制線路、家用電器內部配線。

5. 特種控制電纜

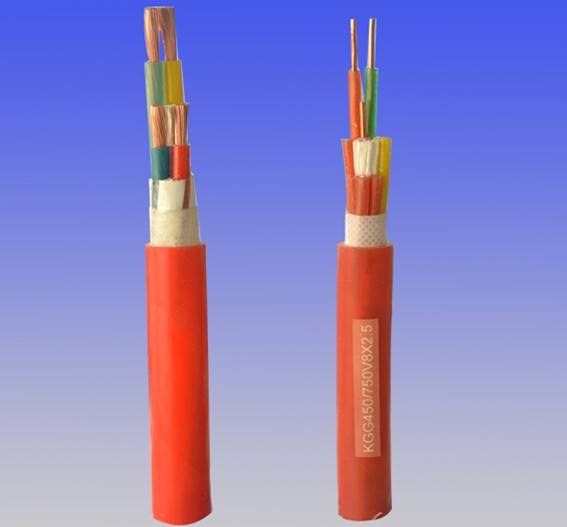

- 阻燃/耐火型（如ZR-KVV, NH-KVV）：適用于有防火要求的場所，如地鐵、電站、高層建筑。

• 耐高溫型：采用硅橡膠或氟塑料絕緣，可在高溫環境（如冶金、鍋爐附近）長期工作。

• 耐油/耐化學腐蝕型：適用于化工、油田等惡劣環境。

三、 核心選型參數指南

選擇合適的控制電纜，需綜合考慮以下關鍵參數：

1. 導體材質與截面積：通常為無氧銅。截面積（如0.5, 0.75, 1.0, 1.5 mm2）根據傳輸距離、負載電流和機械強度選擇。
2. 芯線數量：根據控制回路數量確定，常見有2芯至61芯不等。
3. 屏蔽方式：

• 無屏蔽：用于無干擾環境。

• 銅絲編織屏蔽：抗低頻干擾能力強。

• 鋁箔屏蔽：抗高頻干擾效果好，常與編織網結合使用。

1. 絕緣與護套材料：決定電纜的環境適應性（溫度、油污、紫外線等）。
2. 額定電壓：確保電纜額定電壓不低于系統最高工作電壓。

四、 安裝敷設注意事項

• 環境匹配：戶外敷設應選擇耐紫外線護套；埋地敷設需選擇鎧裝電纜（如KVV22）以增強抗壓能力。
• 干擾隔離：信號電纜應與動力電纜分開敷設，平行間距建議大于30cm，交叉時應垂直。
• 屏蔽層接地：屏蔽層必須單端可靠接地，以形成有效的靜電屏蔽通路，避免成為干擾天線。
• 彎曲半徑：敷設時避免過度彎曲，最小彎曲半徑通常為電纜外徑的6-10倍。

五、 應用場景速查表

| 應用領域 | 推薦電纜系列 | 關鍵考量 |
| :--- | :--- | :--- |
| 工廠PLC控制柜內部配線 | KVV / KVVP | 抗干擾、芯線數 |
| 機床移動部件連接 | RVV / RVVP | 柔軟性、耐彎曲 |
| 樓宇自控系統（BA） | DJYPVP / KVVP | 信號傳輸質量、屏蔽 |
| 石油化工現場儀表 | 耐油/耐腐蝕型KVVP | 環境耐受性、防爆要求 |
| 軌道交通信號系統 | 阻燃耐火型屏蔽電纜 | 防火安全、高可靠性 |

****
正確選擇和應用控制電纜是保障自動化系統“耳聰目明”的基礎。用戶需根據具體的信號類型、電磁環境、物理環境和安全規范進行綜合判斷。建議在重要或復雜項目中，咨詢電纜制造商或?qū)I(yè)工程師的意見，以確保系統長期穩定運行。
